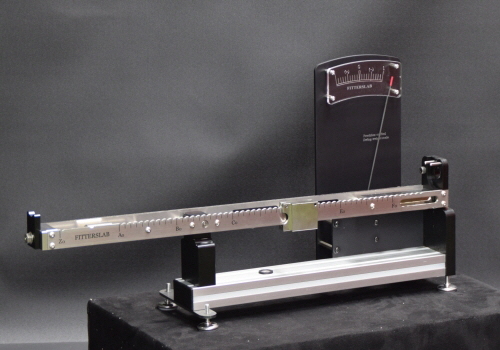

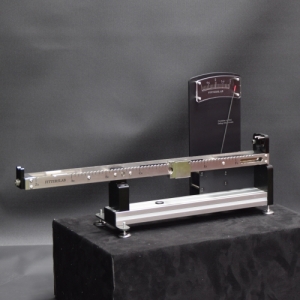

정밀 스윙웨이트 스케일

피터스랩의 클럽피팅용 초정밀 스윙웨이트 스케일은
0.1포인트 단위의 정밀 측정성능과 빠르게 정지시켜 주는 특허 유압 제어장치,
반영구적 수명의 기계식 구조로 제작된 정밀 피팅용 기계식 스윙웨이트 측정장비입니다

제품의 주요특징

A. 0.1-포인트 단위의 정밀측정성능

클럽을 거치하고 톱니형 슬라이드바에 슬라이드 웨이트를 위치시키면
그리드지침이 자동으로 0.1-포인트단위의 스윙웨이트를 표시합니다

특히, 0.1-포인트 눈금이 간이형 제품들의 1-포인트보다도 커서
=0.05-포인트 단위까지도 무난하게 측정할 수 있는 고정밀 측정장비입니다

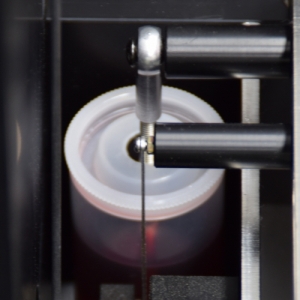

B. 유압댐핑장치에 의한 빠른 측정성능

피터스랩의 정밀 스윙웨이트 스케일에는 특허 유압댐핑장치가
적용되어 있습니다
유압 댐핑장치는 정지될 때까지 측정을 기다려야 하는 저가형 제품들과 달리,
거치하는 즉시 정지되어 측정시간을 대폭 줄여주는 기능입니다

C. 자체 영점조정기능

정밀 스윙웨이트 스케일 영점조정
피터스랩의 정밀 스윙웨이트 스케일에는 사용자가 영점을 확인하고 조정할 수 있는
영점확인 및 조정기능이 적용되어 있습니다
자체영점기능은 측정값의 기준을 명확하게 확인할 수 있을 뿐 아니라,
측정성능을 정밀하게 유지할 수 있도록 해주는 기능입니다

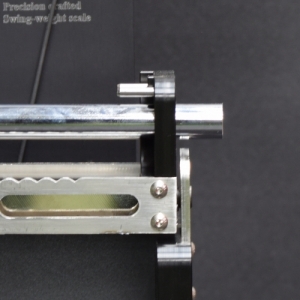

D. 모든 그립형상에 대응하는 거치플레이트

스윙웨이트 스케일 그립거치 스윙웨이트 예측
피터스랩 정밀 스윙웨이트 스케일의 거치 플레이트는 모든 그립의 형상에 대응하도록 설계되고
그립 장착시와 미장착시의 거치 포인트를 별도로 적용하여 예측 편의성을 높혔습니다

그립 제품들마다 그립엔드의 형상은 다양하고 각각의 측정점을 가지고 있는데
그립엔드의 거치점을 정확하게 거치하지 못해 1/2포인트정도 까지도 오측정되는 측정제품들이 있습니다
피터스랩의 정밀 스윙웨이트 스케일은 그립형태에 상관없이 모든 그립의 측정점을 정확하게 거치합니다

* 슬라이드 예측기능은 대략적인 예측기능이므로 정확한 측정은 아닙니다

E. 내마모 기계식 설계의 반영구적 수명

피터스랩의 정밀 스윙웨이트 스케일은 아나로그방식의 기계 구조에
동적인 요소들마다 내마모 부품들이 적용되어 정밀도를 유지할 뿐 아니라
영구적인 사용수명을 보장합니다

관리에 특별한 문제만 없으면 영구적인 수명과 정밀도를 가지는 구조이며,
부주의에 의한 파손이 생기더라도 완벽한 복원이 가능합니다

제품 사용 매뉴얼

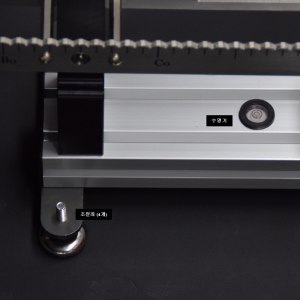

스윙웨이트 스케일의 설치

1 스윙웨이트 스케일은 흔들림이 없는 편평한 평면에 설치해야 합니다
2 레벨러를 이용하여 본체의 수평수포가 중앙에 위치하도록 기울기를 조정합니다

정밀 스윙웨이트 스케일 설치

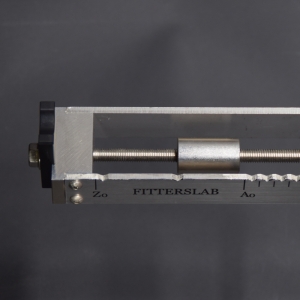

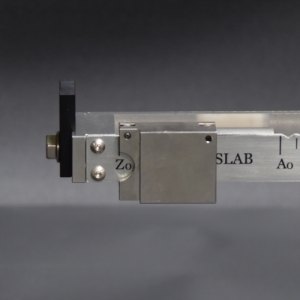

3 영점블럭을 빼고 슬라이드 웨이트를 좌측 Z0에 위치 시킨후 그리드 지침이 중앙에 위치하는 지 확인합니다

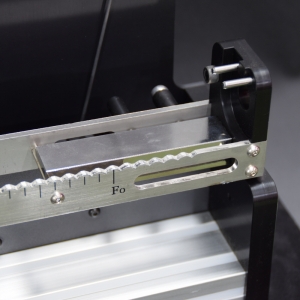

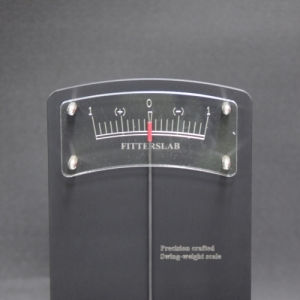

정밀 스윙웨이트 스케일 영점조정
4 지침이 0 위치가 아니면 조절웨이트로 영점을 맞춘후 영점블럭을 끼우면 설치가 완료됩니다

* 영점조정은 1년에 한두번 정도 확인하시는것이 바람직하고,
측정기가 움직였다거나 충격을 받았을 경우에는 반드시 확인하시 바랍니다

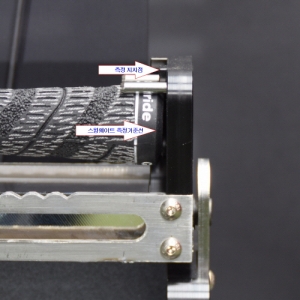

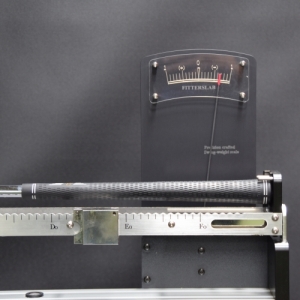

스윙웨이트의 측정

1 클럽을 거치플레이트로 천천히 밀어서 거치플레이트와 그립이 닿는 점에 거치하고 측정합니다
이때 사진에 표시한 부분이 측정기준점이므로 그립의 형상에 따라 그립의 뒷면이
거치 플레이트에서 뜰 수 있습니다

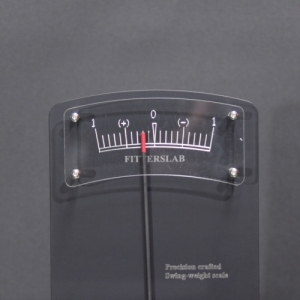

스윙웨이트 측정

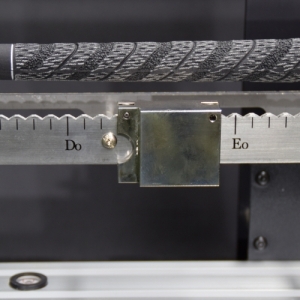

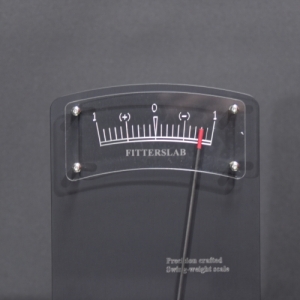

2 슬라이드웨이트(1포인트 단위) D3 + 지침(0.1포인트 단위) 0.2 = D3.2

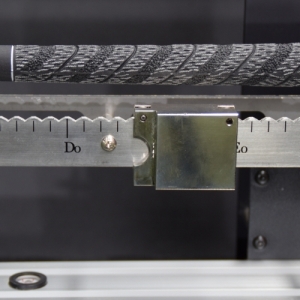

3 슬라이드웨이트(1포인트 단위) D4 + 지침(0.1포인트 단위) - 0.8 = D3.2

스윙웨이트 측정
* 0.1 포인트 지침은 좌측에 있을 때 (+), 우측에 있을 때 (-) 입니다

기타 주의 및 참고사항

1 댐핑유는 증발하는 성분이 아니므로 교환이나 보충이 필요 없습니다
2 측정기를 45도 이상 기울이거나 눕히면 댐핑유가 유출될 수 있습니다

USGA 통합형 길이보드

피터스랩의 프리미엄 통합길이보드입니다
드라이버부터 웨지까지 클럽길이의 측정을 한꺼번에 진행할 수 있는 측정장비로
작업량이 많은 클럽 제작업체나 골프브랜드의 대형 작업실등에 적합한 통합 길이측정기입니다
USGA와 JPGA의 길이측정기준에 적합하게 제작되었습니다

제품의 주요특징

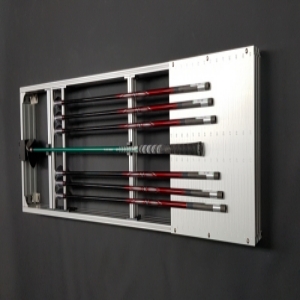

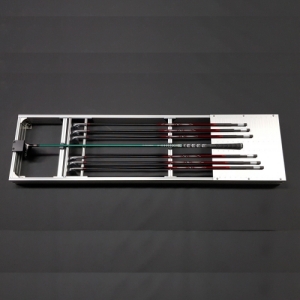

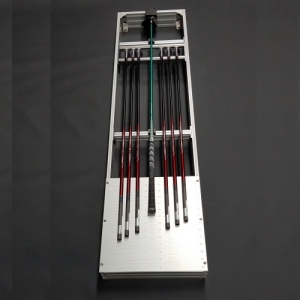

1. 풀세트를 모아서 측정할 수 있는 통합형 구조

골프클럽 길이측정기
피터스랩의 프리미엄 길이보드는 클럽들을 한꺼번에 거치,측정할 수 있도록 설계되었습니다
특히, 아이언세트의 제작이 많은 브랜드의 작업실이나 피팅센터등에서 작업능률을 높힐 수 있는
유용한 장비이며 한꺼번에 작업할 수 있으므로 커팅실수등을 방지하는 효과도 가지고 있습니다

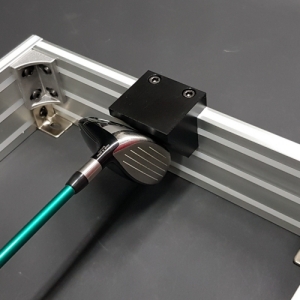

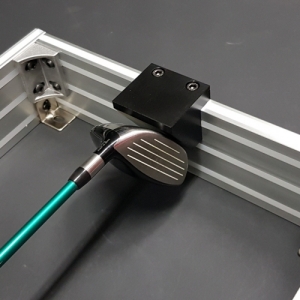

2. 드라이버, 우드류, 유틸리티류의 측정

골프클럽 길이측정
중앙의 헤드블럭과 수지가이드에 거치하여 측정합니다
일반 호젤방식뿐 아니라 슬리브방식등의 모든 방식을 측정할 수 있도록 설계하였습니다

다만, 이 형태의 클럽들은 각각의 제품마다 솔의 형태가 일정치 않으므로,
헤드를 헤드블럭에 밀착하여 솔이 닿는 각도에서 측정해야 정확한 길이가 측정됩니다
거치하고 클럽을 헤드블럭방향으로 가볍게 밀어주면 중앙의 사진처럼 솔이 밀착되면서
정확한 길이가 표시됩니다

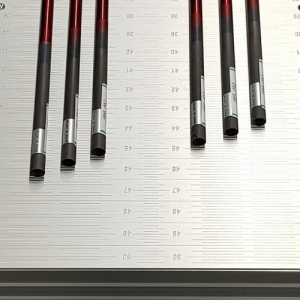

2. 아이언,웨지류의 측정

골프클럽 길이측정
아이언, 웨지등은 클럽들은 헤드거치바 사이에 헤드의 솔면이 닿게하고,
놓인 상태에서 별도 조작없이 측정하면 됩니다
한꺼번에 거치하고 작업할 수 있으므로 길이의 커팅등에 실수를 미연에 방지해 주는 효과도 있습니다

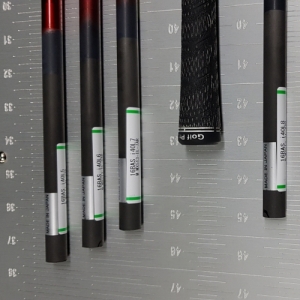

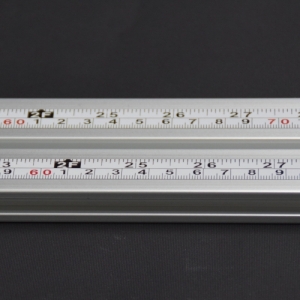

4. 1/8인치 단위의 적용성을 고려한 그리드

피터스랩 프리미엄 길이보드의 그리드는 골프피팅의 기본 단위인 1/8인치를 기본 그리드규격으로 적용하였습니다
중앙의 치수는 우드,하이브리드등 블럭에 거치하는 클럽들의 측정수치이고, 바깥쪽 치수는 아이언,웨지류 측정용 수치입니다

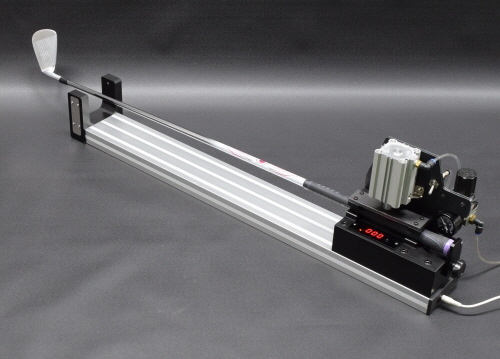

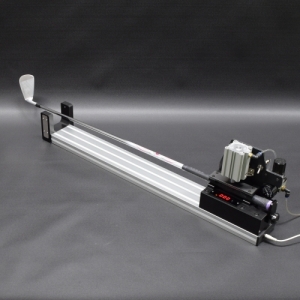

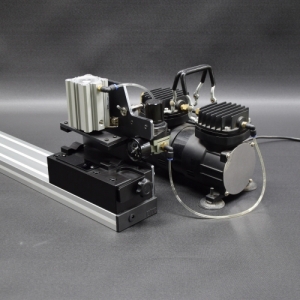

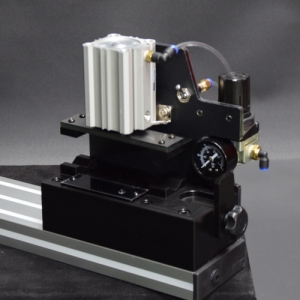

공압 샤프트 CPM 측정기

높은 정밀도의 집적회로와 일체화된 송수신 센서블럭을 적용하여
내구성 및 센서의 중심유지기능을 확보한 피팅용 공압 샤프트 강도 측정기입니다

제품의 주요특징

1. 국산 공압부품의 사용

샤프트 CPM 측정기
피터스랩의 공압 CPM측정기는 공압작동계에 KS규격 공압 실린더와 공압부품들을 사용하여,
부드러운 동작특성과 월등한 내구성을 갖춘 제품이며,미니컴프레서로도 충분히 작동가능한 측정기입니다

2. 가장 널리 이용되는 IR센싱회로의 적용

센싱은 가장 보편적으로 사용되는 IR센싱방식을 적용하고,
센서부품과 주요 집적회로부품을 고정밀 제품으로 교체하여 더욱 높은 측정안정성과 내구성을 확보하였으며,
고강도의 센서블럭을 적용하여 센서의 측정중심을 항상 정밀하게 유지하도록 제작하였습니다

3. 정밀가공된 고내구성의 본체부품

레이저가공과 고정밀 CNC가공된 몸체부품들은 정밀한 측정을 보조할 뿐 아니라
영구적인 내구성과 완벽한 클럽보호기능을 확보하고, 전자회로를 안전하게 보호할 수 있도록 제작되었습니다,

제품의 사용방법

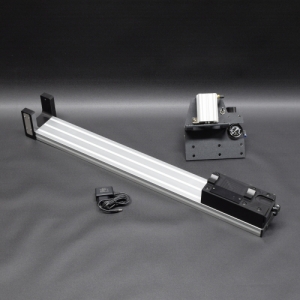

1. 제품의 설치 및 사용준비

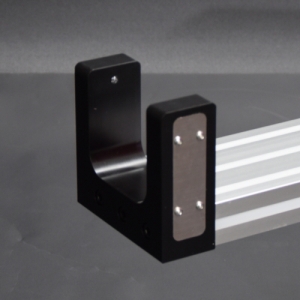

샤프트 CPM 측정기

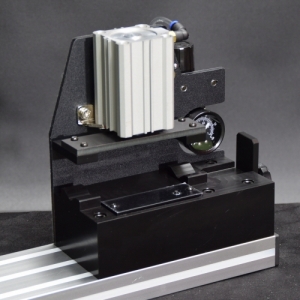

제품은 물류운송중 파손을 방지하기 위해 메인프레임과 본체가 분리되어 발송됩니다
본체후면에 공압플레이트의 볼트들을 조여주고, 편평한 곳에 놓으면 됩니다

* 볼트는 지나치게 조이면 나사산이 망가질 수 있으므로 움직이지 않을 정도로만 조이면 충분합니다

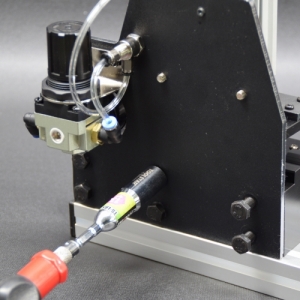

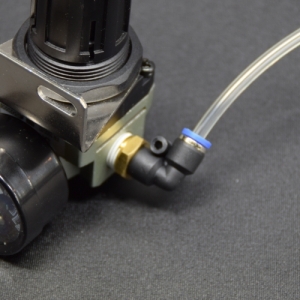

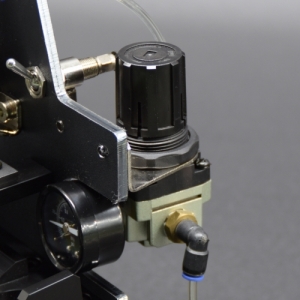

2. 공압의 연결

샤프트 CPM 측정기

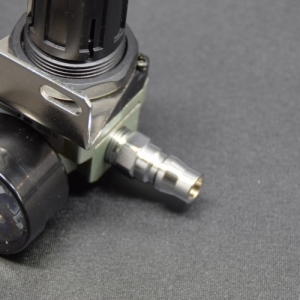

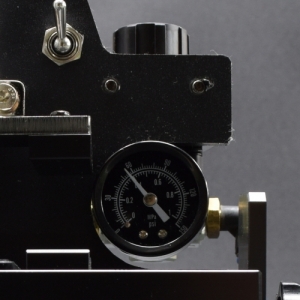

공압호스, 또는 커플러를 연결하고 레귤레이터를 조정합니다
공압 레귤레이터의 조정은 공압이 공급되는 상태에서 레귤레이터의 캡을 위로 당긴 후, 돌리면서 공압을 조정하고, 조정이 끝나면 다시 캡을 눌러 돌지않도록 고정하면 됩니다

* 공압은 0.4–0.5 Mpa 정도가 적당하며 레귤레이터는 한번 조정해 좋으면 거의 조정할 일이 없습니다

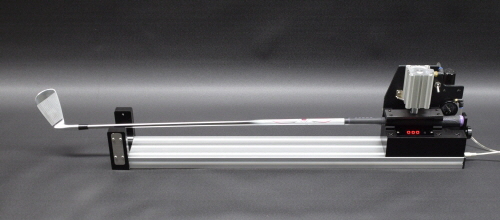

샤프트 강도의 측정

샤프트 CPM 측정
1. 클럽을 거치홈에 위치시키고 토글 스위치를 내려 클럽을 고정시킵니다
2. 측정 스위치를 누르면 적색램프가 점등되며 측정모드가 되고, 헤드를 상하로 튕기면 측정이 이루어집니다

일반적인 강도측정시는 후면의 브라켓에 그립 뒷면이 닿도록 고정시키고,
길이변화에 따른 강도를 측정하고자 할 때는 브라켓을 돌리면 길이별 측정이 가능합니다

IR센서의 특성상 측정시 외부빛의 간섭이나 반사광으로 인해 오측정되는 경우가 있으므로,
2~3회 반복 측정하면서 측정값을 확인하시기 바랍니다
샤프트가 충분히 진동하는 상태에서는 2회정도 연속적인 측정이 가능합니다

참조 및 기타사항

샤프트 CPM 측정기
공압 샤프트강도 측정기는 작동을 위한 컴프레서가 필요합니다
0.5Mpa 정도 압력이 가능한 컴프레서면 충분히 사용가능하며, 원터치피팅 방식과 커플링 방식중에서 선택하시면 됩니다

공압의 강약에 따라 1~2정도의 측정값 차이가 생길 수 있지만, CPM측정의 특성상 문제되는 수치는 아닙니다

IR센서의 특성상 직사광선이 센서에 직접 닿거나 강할 경우에는 측정이 안될 수 있습니다
직사광선이 강한 외부나 창가에 설치시는 센서에 직접 직사광선이 닿지 않도록 설치하시기 바랍니다

제품의 전원 어댑터는 프리볼트 타입이므로 110볼트나 220볼트의 상관없이 사용가능합니다

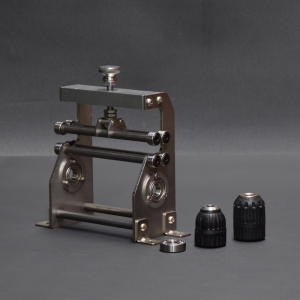

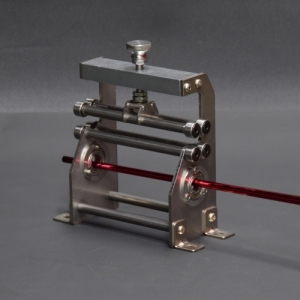

복합 샤프트 스파인 분석기

골프클럽의 구질과 비거리 성능을 결정짓는 가장 중요한 요소가 골프샤프트의 스파인 특성입니다
골프 샤프트의 스파인은 크게 Loading spine 과 Path spine으로 구분되는데,
두가지의 스파인 요소가 조합되어 스윙 구간별로 샤프트의 운동특성을 결정짓게 됩니다

하지만 기존의 측정장비들은 각각 한가지 요소만을 측정할 수 있는 장비들이기 때문에
정확한 샤프트 스파인의 확인이 불가능했습니다
피터스랩의 복합 샤프트 스파인 분석기는 두가지의 스파인 요소들을 함께 측정하고 대입하여
샤프트가 본연의 성능을 발휘하도록 해주는 정밀 측정장치입니다

샤프트의 스파인

샤프트 스파인 분석기
클럽의 제작시 샤프트 제조사의 인쇄 방향이나 스파인 표시선을 기준으로 제작하는 것이 일반적입니다
하지만 스파인 분석기를 사용하여 정확하게 측정해 보면,
제조사의 스파인의 표기가 정확한 경우는 그리 많지 않다는 것을 확인할 수 있습니다
대량 공급하는 제조사에서 제품마다 스파인을 정확히 측정하고 분류하여 출고하기는 불가능하기 때문입니다

하지만, 최상의 성능으로 제작해야 하는 클럽피팅에 있어서는 매우 중요한 분석요소이고,
업체의 표기가 역스파인상태인 제품들도 흔하기 때문에 클럽피팅시 스파인의 분석은 매우 중요한 과정입니다
피터스랩의 복합 샤프트 스파인 분석기는 샤프트의 이러한 특성들을 정확하게 분석하여
성능과 구질을 예견할 수 있도록 해주는 필수 피팅장비입니다

제품의 특징

피터스랩의 샤프트 스파인 분석기는 샤프트의 접촉부분에 수지를 배제하여
압축된 고정에 의한 오측정을 방지하는 구조로 제작되었습니다
또한 회전제어 설계로 만들어져 돌릴 때 마다 매번 풀었다 조이는 동작을 반복할 필요가 없습니다
샤프트만 조금씩 돌리면서 측정하는 매우 간편한 구조입니다

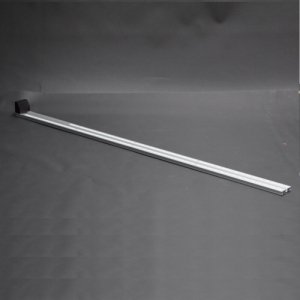

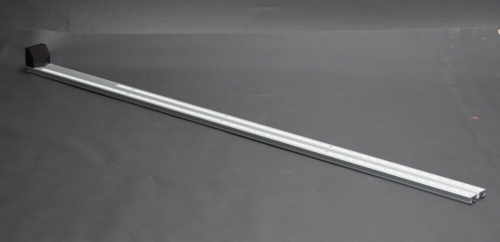

골프클럽 길이측정기

피터스랩에서 고안한 멀티방식의 헤드블럭을 적용하여
드라이버부터 퍼터까지 -모든 클럽들의 길이를 USGA의 룰에 맞게 측정할 수 있도록 제작된
골프 클럽 길이측정기입니다

골프클럽 길이측정

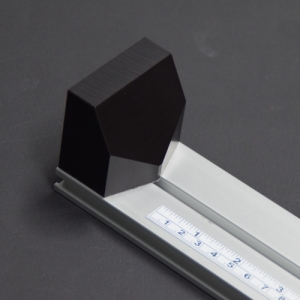

피터스랩의 길이측정기에는 피터스랩에서 고안한 멀티블럭과 측정 그리드가 설치되어 있는데,
법률상으로 밀리단위 눈금도 함께 적용하도록 되어 있어 다소 복잡해 보일 수 있습니다

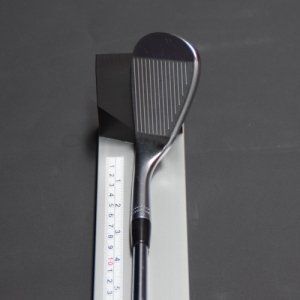

퍼터를 제외한 모든 클럽의 측정

골프클럽 길이측정

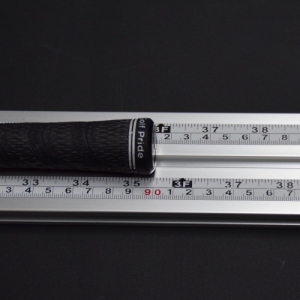

드라이버부터 우드, 웨지등 퍼터를 제외한 모든 클럽들은 그루브를 수직으로 세워서 측정하며
사진 하단의 측정치수를 읽습니다 (사진상으로 35-3/8 인치가 됩니다)

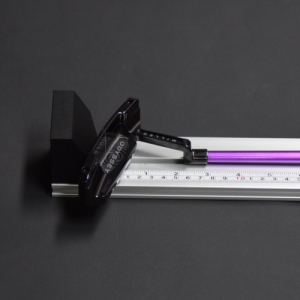

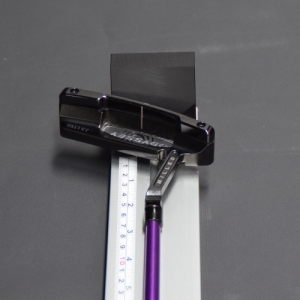

퍼터길이의 측정

퍼터길이측정

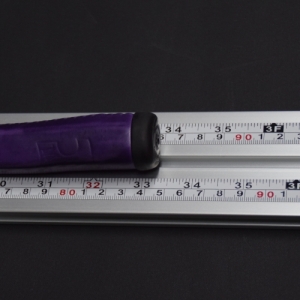

퍼터는 헤드의 페이스를 좌측이나 우측으로 수평으로 눕혀 사진상 위의 눈금으로 측정합니다
(사진상으로 33-3/4 인치가 됩니다)

* 퍼터도 원칙적으로는 다른 클럽들과 동일하게 하단의 눈금이 기준이지만,
근래 판매되는 퍼터들이 이전 모델들보다 1/2인치 정도 짧아진 추세입니다
오래된 모델의 제품들은 하단의 치수로 읽어야하는 경우가 있습니다

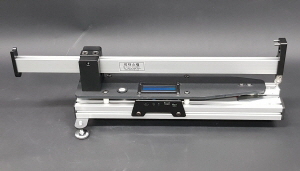

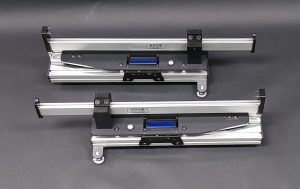

피터스랩 디지털 스윙웨이트 스케일

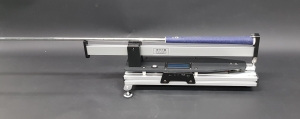

전자 스윙웨이트 측정기
피터스랩 복합 스윙웨이트 스케일은 자동 오차보정기능이 적용된 프로그램을 적용하여
자동으로 센서의 영점을 정확하게 유지하므로,편리하고 안정적인 정밀도를 갖춘
정밀 스윙웨이트 스케일입니다

복합 디지털 스윙웨이트 스케일은 클럽의 스윙웨이트와 클럽의 총중량(g)을
동시에 측정할 수 있는 전자식 정밀 스윙웨이트 스케일이며,
피팅용 디지털 스윙웨이트 스케일은 클럽의 스윙웨이트만 표시되는 측정기입니다

클럽을 간단히 거치하기만 하면 0.1포인트 단위의 정밀한 스윙웨이트와
클럽의 중량(g)을 동시에 측정해 주는 고정밀 측정장비입니다

A. 스윙웨이트 스케일의 설치

전자센서의 특성상, 흔들림이나 진동등은 측정에 영향을 줄 수 있으므로
흔들리지 않는 평평한 장소에 설치해야 합니다
플레이트의 수평수포가 중앙에 위치하도록 하부의 좌우 조절좌를 돌려 맞춘 후,
전원을 연결하면 설치가 끝납니다

* 배송이나 이동등의 영향으로 제품의 최초 설치시에는 약 30분에서 1시간정도의
안정화시간이 필요할 수 있습니다

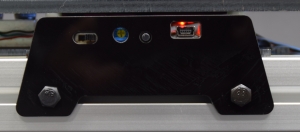

B. 전면 컨트롤 패널

디지털 스윙웨이트 스케일
1. 전원 스위치 : 전원을 켜고 끕니다
전원인가시나 리셋(Reset)시에는 영점세팅이 진행되므로 물건이나 클럽을 올려놓지 않아야 합니다
영점세팅중에는 LCD에 "Initializing" 문구가 표시됩니다
2. 트리머 볼륨 : 디스플레이의 밝기조절이 필요시 조절하는 가변저항으로 밝기를 조절합니다
3. 리셋 스위치 : 초기화 필요시 눌러줍니다

C. 스윙웨이트 스케일의 사용방법

1. 전원켜기 ( Power on )
전자 스윙웨이트 측정기
전원을 켜면 초기화 작업 (Initializing) 이 진행되고, 영점세팅이 완료되면
swing-wt / gross-wt 문자가 표시되며 측정준비상태가 됩니다

2. 클럽의 거치
전자 스윙웨이트 측정기

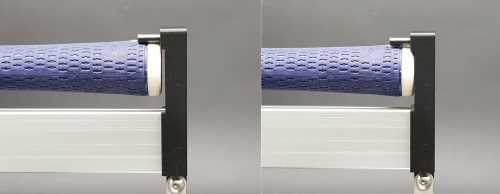

클럽의 그립부분을 거치핀에 걸친 후 그립상부가 거치대의 측정점까지만 천천히 밀어주면
정확하게 거치됩니다
이는 모든 스윙웨이트 측정기의 공통적인 사항이며,
그립의 형태에 따라 그립 맨 뒷면은 거치대에서 뜰 수 있습니다

전자 스윙웨이트 측정기
*길이가 긴 클럽 거치시 헤드부의 진동이 심하면 정확한 측정이 어려우므로 손으로 헤드의 진동을 멈춰주면
정확하게 측정할 수 있습니다

3. 클럽을 거치하면 별도의 조작을 하지 않아도 스윙웨이트와 클럽중량이 g 단위로 동시에 측정됩니다
전자 스윙웨이트 측정기
스윙웨이트 측정영역은 Z0.0 ~ H9.9까지 0.1포인트 단위로 측정되며,
지나치게 무거운 스윙웨이트가 가해질 때에는
디스플레이에 “ Too heavy!!” 문자가 표시됩니다

클럽중량측정의 권장측정중량은 2kg이내입니다
그립이나 부품등의 무게를 측정할 때에는 센터칼럼이나 프레임위에 올려 놓으면 중량이 측정됩니다

편중된 지점에서 스윙웨이트와 함께 측정되는 특성상, 중량측정은 참고적인 측정으로 정밀도는 높지 않습니다
판매처등에서 참고할 정도의 측정이므로 정밀한 중량측정은 별도의 정밀저울을 사용하시기 바랍니다

D. 기타사항

1. 반드시 동봉된 정품 정전압어댑터를 사용하시기 바랍니다
2. 장비에 무거운 물건을 올려놓거나 심한 충격은 센서를 파손시킬 수 있습니다
3. 본제품은 센서의 파손위험때문에 택배물류배송을 하지 않습니다

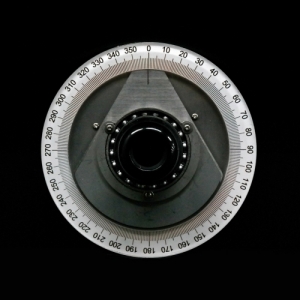

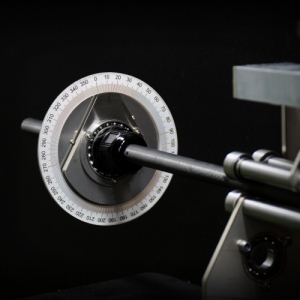

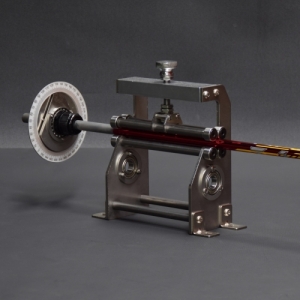

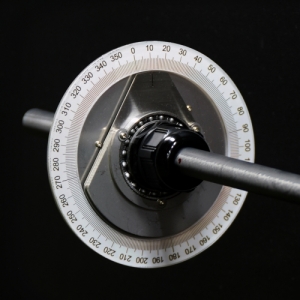

피터스랩 샤프트 각도기

골프샤프트 각도기

피터스랩의 정밀 샤프트 각도기는 Logo-down 같은 180도 회전의 간단한 작업부터,
구질의 피팅등에 필요한 샤프트 각도의 설정작업시 샤프트에 장착하여
샤프트를 정확한 각도로 회전시킬 수 있는 정밀 피팅장비입니다
특히, 스파인 파인딩등의 구질 조정작업에서는 필수적인 장비입니다

골프샤프트 각도기
샤프트의 고정위치나 방향에 상관없이 거치할 수 있도록 제작되었으며,
피터스랩의 '복합 샤프트 스파인 분석기'와 조합해서 사용하면
정밀한 구질피팅에 매우 유용한 피팅장비가 될 것입니다
