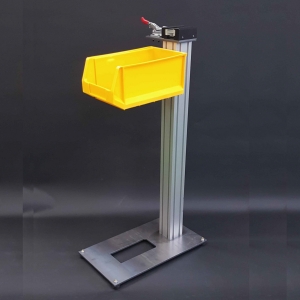

보급형 그립스테이션

Gripping station

공압 그립 복합기

피터스랩의 공압 그립 복합기는 공압으로 그립을 장착하는 공압 그립 피팅( Air-gripping )기능과
용제를 주입하는 그립 리무버 (Remover )의 기능을 한데 모은 복합 그립 작업장비로,
입니다 공압호스만 연결하면 편리하게 그립에 관한 모든 작업들을 진행할 수 있습니다

공압 그립 피팅건과 그립 리무버

공압 그립 탈장착기능과 용제주입기능의 그립작업에 관한 주요기능들을
하나로 모은 복합 장비로, 에어 그리핑건은 용제의 분출없이 공압만 작동하며
리무빙건은 용제가 고압으로 주입됩니다

피터스랩의 공압 그립리무버는 금속위주의 부품들로 제작하고 씰등이 용제에
직접 접촉하는 부분을 최소화하여 잔고장이 거의 없습니다

에어 그리핑건

공압 그립장착기
피터스랩 공압 그립 복합기의 에어 그리핑건은 공압의 공기압으로 그립을 끼우거나 분리하는
공압건으로 용제의 분출없이 공기만 분출됩니다

기존 제품들의 불편한 부분들을 제거하고 필수 공압제어와 푸쉬 플레이트기능만을 적용하였습니다

공압으로 그립을 장착하거나 분리하는 에어 그리핑 작업은 작업속도가 매우 빠르고 간편하며,
유해한 용제나 양면 테이프를 사용하지 않는 친환경 작업일 뿐 아니라,
그립을 장착하는 즉시 클럽의 사용이 가능하다는 장점이 있습니다

*에어 그리핑 작업은 극히 일부제품을 제외한 모든 그립제품들에 가능합니다

용제 주입 리무빙건

공압 그립 작업장비
그립 리무빙 기능은 그립을 분리할 때 그립 내부로 공압으로 용제를 주입하는 기능으로
그립의 분리를 편리하게 진행할 수 있도록 설계된 기능입니다.
주사기를 사용한다거나 손으로 펌프질할 필요없이 레버만 누르면 자동으로 용제가 주입되므로 편리하고,
특히, 펌프질등의 수작업 부분이 최소화되므로 주입바늘이 휘거나 부러지는 경우가 적습니다

* 전용 주사침이 아닌 일반 주사침 적용
기존의 그립리무버들은 제품마다 다른 전용의 주사침을 사용합니다
전용의 주사침은 취급업체를 통해서만 구입이 가능하고 파손이 잦은 특성에 비해 상대적으로 매우 고가입니다

피터스랩 공압 그립 복합기의 그립리무버는 시중에서 구하기 쉽고 저렴한
일반 금속 주사침을 사용하도록 하였습니다
일반 금속 주사침 권장규격은 18G ~ 21G 정도의 제품으로, 숫자가 낮을수록 굵은 주사침입니다
얇은 주사침일수록 그립의 파손위험이 적고 바늘이 유연해서 잘 부러지지 않으나
퍼터등의 재질이 강한 그립에서는 굵은 주사침이 작업에 유리합니다

주사침 연결부위는 Luer lock 타입으로 되어 있어 압력에 의해 주사침이 빠지지 않습니다
주사침을 끼우고 시계방향으로 돌려주면 단단히 고정됩니다

공압 그립 리무버

그립리무버는 샤프트에서 그립을 분리할 때 용제를 압입하는 장비입니다
피터스랩의 공압 그립 리무버는 잔고장이 많고 펌핑할 때 바늘이 잘 부러지는
기존 그립 리무버들의 단점을 해결하고 공압방식이 적용되어
그립작업을 빠르고 간편하게 해주는 피팅장비입니다

용제 주입 리무빙건

공압 그립 작업장비
그립 리무빙 기능은 그립을 분리할 때 그립 내부로 공압으로 용제를 주입하는 기능으로
그립의 분리를 편리하게 진행할 수 있도록 설계된 기능입니다.
주사기를 사용한다거나 손으로 펌프질할 필요없이 레버만 누르면 자동으로 용제가 주입되므로 편리하고,
특히, 펌프질등의 수작업 부분이 최소화되므로 주입바늘이 휘거나 부러지는 경우가 적습니다

* 전용 주사침이 아닌 일반 주사침 적용
기존의 그립리무버들은 제품마다 다른 전용의 주사침을 사용합니다
전용의 주사침은 취급업체를 통해서만 구입이 가능하고 파손이 잦은 특성에 비해 상대적으로 매우 고가입니다

피터스랩 공압 그립 복합기의 그립리무버는 시중에서 구하기 쉽고 저렴한
일반 금속 주사침을 사용하도록 하였습니다
일반 금속 주사침 권장규격은 18G ~ 21G 정도의 제품으로, 숫자가 낮을수록 굵은 주사침입니다
얇은 주사침일수록 그립의 파손위험이 적고 바늘이 유연해서 잘 부러지지 않으나
퍼터등의 재질이 강한 그립에서는 굵은 주사침이 작업에 유리합니다

주사침 연결부위는 Luer lock 타입으로 되어 있어 압력에 의해 주사침이 빠지지 않습니다
주사침을 끼우고 시계방향으로 돌려주면 단단히 고정됩니다

공압 그립피팅건

피터스랩 공압 그립피팅건은 용제나 양면테이프를 쓰지 않고
공압으로 그립을 장착하거나 분리하는 에어 그리핑 작업을 할 때 사용하는 공압건입니다

피터스랩 공압 그립피팅건은 기존 제품들의 오히려 사용에 불편한 부분들을 제거하고
필수 기능인 공압제어와 푸쉬 플레이트기능만을 적용하였습니다

공압으로 그립을 장착하거나 분리하는 에어 그리핑 작업은 작업속도가 매우 빠르고 간편하며,
유해한 용제나 양면 테이프를 사용하지 않는 친환경 작업일 뿐 아니라,
그립을 장착하는 즉시 클럽의 사용이 가능하다는 장점이 있습니다

*에어 그리핑 작업은 극히 일부제품을 제외한 모든 그립제품들에 가능합니다

커플링 연결

공압 코일호스를 연결하는 커플링 방식입니다
호스를 탈착할 경우가 많은 경우 편리합니다.

공압호스 직결

공압호스를 커플러를 사용하지 않고 직접 연결할 때
커플링부속이 필요없어 가볍게 다룰 수 있으므로 편리합니다
호스경은 4 / 6 / 8mm 중 선택사양으로 공급됩니다

레이저 그립정렬기

피터스랩의 레이저 그립정렬기는 피터스랩의 특허방식을 탑재하여,
클럽의 중심선을 정확하게 표시해 주는 레이저 장치입니다

클럽의 제작이나 피팅작업시 클럽의 중심선 정렬은 매우 중요합니다
중심선의 설정이 정확하지 않으면 클럽헤드와 그립의 방향정렬이 틀어지기 때문에
결과가 좋을 수가 없습니다

피터스랩에서는 이러한 필요에 완벽하게 대응할 수 있는 레이저 그립정렬기를 고안하였습니다
피터스랩의 레이저 그립정렬기는 샤프트에 직접 장착되어 중심선이 정렬되므로
샤프트의 굵기나 종류, 샤프트 고정장비의 상태등과 상관없이 정확한 중심선을 표시해 주는 장치입니다

클럽제작의 중심선이 맞지 않으면 클럽의 완성도는 떨어질 수 밖에 없습니다
이 부분은 경험많은 피터들도 실수하기 쉽고, 완성클럽 제품들에서도 제작 오류가 많은 부분입니다
피터스랩의 레이저 그립정렬기는 고정밀 가공된 레이저 라인과 특허 거치방식을 조합하여
샤프트에 직접 거치하여 중심선을 정확하게 찾아 표시해 주는 장비입니다

피터스랩 레이저 그립정렬기의 주요특징

A. 정밀가공렌즈의 레이저라인

레이저 그립정렬기
피터스랩의 피팅얼라이너에는 레이저 광원과 정밀가공 렌즈로 조합된 레이저 모듈이
양방향으로 독립 조사되도록 설치되어 있습니다
각 방향의 모듈은 설정된 각도로 조사되므로 정밀한 표시는 물론,
작업자의 시각이 레이저에 직,간접적으로 노출될 수 있는 영역을 최소화 하였습니다

헤드방향의 레이저는 헤드를 커버할 수 있는 만큼의 조사각으로,
그립방향의 레이저는 초광각의 정밀렌즈로 그립전체를 충분히 커버하도록 제작되었습니다

B. 크랩홀더에 의한 빠르고 단단한 체결

레이저 그립정렬기를 고정하는 크랩홀더는 CNC가공으로 제작되고 트러스트 베어링을 적용하여 빠르고 부드러우며, 단단한 체결력을 지닌 부품입니다
특히, 일반 클램프의 배속으로 체결되는 속도는 사용에 별 불편을 느끼지 못할 정도로 빠르고, 체결만으로 샤프트의 중심선을 찾아 표시해 주는 장비입니다

피팅작업시 귀챦은 과정 싫어하는 고안자도 장착하는데 별 번거로움도 없고,
오히려 확인, 수정을 반복할 필요가 없어 계속 사용하게 되는 장비입니다
특히, 아이언세트 등의 작업시 작업시간이 크게 단축됩니다

C. 고용량 리튬폴리머 배터리와 이중 보호회로 적용

피터스랩의 레이저 그립정렬기에는 고용량의 리튬폴리머 배터리와 이중 보호회로가 내장되어 있습니다
일반 C-타입의 휴대전화 충전기로 충전하며, 한번 충전으로도 최대 수개월간 사용이 가능합니다

레이저 그립정렬기의 사용방법 및 응용

*피터스랩의 레이저 그립정렬기는 레이저 라인에 클럽을 맞추는 방식이 아니라,
클럽을 고정하고 레이저를 클럽에 맞추는 간편한 방식입니다

A. 그립의 장착

1. 클럽헤드를 세운 형태로 샤프트 바이스에 고정하고 그립 양면테이프를 붙입니다

2. 레이저 그립정렬기를 샤프트에 헐겁지 않게 돌지 않을 정도로 설치합니다

3. 레이저 그립정렬기를 조금씩 돌리면서 레이저라인을 헤드의 그루브선에 일치, 또는 평행하게 맞추면
그립 장착부위에 그립중심선이 표시됩니다

B. 부가기능 (로고다운 / 180도 회전 )

이 기능은 레이저 그립정렬기의 부가적인 편의 기능입니다
클럽을 제작할 때 일반적으로 샤프트의 로고나 강도표시를 힐 방향으로 제작하는데
피터스랩의 레이저 그립정렬기는 수평기를 이용하여 간단하게 180도 회전위치를 설정할 수 있습니다

1. 샤프트의 로고나 레터링, 강도표시가 된 면을 상부로 위치시켜 줍니다

2. 레이저 그립정렬기를 하부로 장착하고 수평수포를 수평으로 맞추어 조여줍니다

3. 레이저 그립정렬기가 장착된 상태로 샤프트를 180도 돌려 고정한 후,
그립을 장착하거나 레이저라인 중심선을 표시하고 중심선에 맞추어 제작을 진행합니다
이때에는 수평을 맞추지 않아도 됩니다

사용시 주의사항

1. 레이저 그립정렬기에 강한 충격이나 압력이 가해지지 않도록 주의하세요

2. 레이저 그립정렬기에는 리튬폴리머 배터리가 내장되어 있습니다
- 일반 C타입케이블의 휴대폰충전기로 충전하며, 충전시에는 적색, 완충되면 청색램프로 바뀝니다
- 완충시에는 케이블을 빼주시고, 부풀어 오르거나 이상현상이 발생하면 점검후 사용하시기 바랍니다
- 리튬폴리머 배터리는 특성상 충격이나 과충전,과방전등은 고장의 원인이 됩니다.

3. 상부의 금속봉은 전선의 역할도 하므로 합선되면 이중 보호회로의 작동으로 전원이 일시 차단됩니다
차단될 시 스위치를 껐다 다시 켜면 정상 작동됩니다

4. 샤프트가 지나치게 휘어 있거나 정상적이지 않을 경우에는 사용이 불가할 수 있습니다

피터스랩의 레이저 그립정렬기는 작업의 능률이나 신뢰도 측면에서 매우 유용한 피팅장비입니다
확인과 수정을 반복할 필요가 없으므로 작업시간의 단축과 정확한 그립정렬이 이루어지고,
정확한 작업에 대한 사용자 불신의 해결에도 매우 유용한 장비입니다

피터스랩의 레이저 그립정렬기는 대량생산제품이 아니라,
제품마다 수작업과 중심설정으로 제작되므로 성능과는 무관하게
접착이나 제작의 흔적들이 다소 있을 수 있는 점 양지하여 주시기 바랍니다
