압착과 인발의 2계통 공압제어라인

클럽의 압착과 추출의 제어등 모든 동작이 공압레버의 조작에 의해 제어되므로
모든 구동이 손쉽고 빠르게 이루어집니다
또한, 설정된 값에 따라 항상 일정한 압력으로 압착되므로 과부하로 인한 샤프트의 파손위험이 없고
강력한 추출력을 유지합니다

클럽을 압착,고정하는 압착계와 헤드를 인발하는 헤드추출계에 공압게이지, 공압조절밸브등의
공압라인을 분리설치하여 각 라인을 독립적으로 조절할 수 있도록 제작되었으며,
공압 컨트롤판넬은 전면에 설치하여 각계통의 확인이나 조절이 간편합니다
특히, 샤프트 압착계의 분리된 공압조절기능은
과부하에 취약한 추출작업시에 인발기능의 감쇄없이 독립적으로 대응하도록 설계되었습니다

대용량 고압의 공압실린더를 탑재하여 작은 공압으로도 여유있는 추출작업이가능합니다

강력하고 안전한 압착을 유지하는 우레탄 압착블럭

클럽의 압착을 담당하는 압착부위에는 2분할 독립이송방식을 적용하고
밀링가공된 고경도 우레탄 블럭을 압입하였습니다
2분할 독립이송방식은 샤프트에 걸리는 압착길이를 대폭 늘려 집중부하에 의한 샤프트의 파손을
방지할 뿐 아니라, 강한 인발에도 슬립없이 강력하게 대응합니다

고밀도 우레탄 블럭은 고압의 하중을 샤프트에 적절한 변형으로 전달하고
높은 강성과 마찰력으로 슬립이 일어나지 않으며,
추출시의 열에 강하고 내구성이 매우 좋아 반영구적으로 사용이가능합니다

선단레이저로 가공한 SUS PUSH-PLATE 적용

헤드의 인발용 푸시플레이트는 SUS플레이트를 선단 강화 가공하여
반영구적인 사용이 가능하도록 고강성으로 제작되었습니다

리볼버식으로 장착된 푸시플레이트는 골프클럽의 모든 샤프트 규격에 대응할 수 있도록 설계되었으며
최근의 드라이버나 우드류의 추세인 모든타입의 슬리브방식에도 대응할 수 있도록
전용규격의 추출홀이 적용되어 있습니다

푸쉬 플레이트를 견고히 지지해 주고 있는 본체블럭은 열전도성이 뛰어난 알미늄재질로 제작되어
추출시의 열을 효과적으로 발산시켜줌으로써 고열에 의한 샤프트의 열화를 방지해 줍니다

페럴 자동세팅기능

피터스랩의 공압 헤드분리기에는 헤드분리기 최초의 부속기능으로
페럴을 신속하고 정확하게 세팅해 주는 공압자동 페럴세팅기능을 적용하였습니다

본 기능에는 피터스랩의 특허기능인 자동조심기능이 적용되어 자동으로 센터링되므로
페럴의 마감부위가 찌그러지거나 편심되는 현상이 발생하지 않으며 작업능률을 획기적으로 높혀주어
특히, 작업량이 많은 브랜드 A/S,피팅실에서 매우 유용하게 사용하는 기능이기도 합니다

간단한 탈부착만으로 헤드분리작업과 페럴세팅작업을 전환할 수 있으며
자동조심 페럴세터는 그라파이트용과 스틸용 페럴세터가 기본 제공됩니다

기타 주의 및 참고사항

피터스랩의 공압헤드분리기는 대형 고압의 공압 실린더가 장착되어 있습니다
샤프트 압착부와 인발 구동부위에 절대 손을 넣지 마시고 부상에 주의하시기 바랍니다

장비가 약 40Kg의 고중량이므로 설치는 반드시 안전이 충분히 고려된 곳에 설치후 사용하시기 바랍니다

헤드분리기를 장시간 사용하지 않을시에는 불필요한 공압이 걸리는 것을 방지하기 위하여
공압레버를 중립에 위치시키는 것이 좋습니다

1.넓은 본체구조의 강한 압착력

피터스랩의 헤드분리기는 샤프트를 압착하는 본체가 매우 길게 설계되어 있습니다
긴 본체는 그만큼 샤프트의 압착길이가 길어지고. 압착하중을 분산시킬 수 있기 때문에
짧은 가열시간에서도 강력한 인발작업이 가능하게 해줍니다

한두번의 인발에도 쉽게 샤프트가 손상되는 타제품들과 달리,
피터스랩의 헤드분리기는 여러번을 인발해도 샤프트를 손상시키지 않는 이유입니다

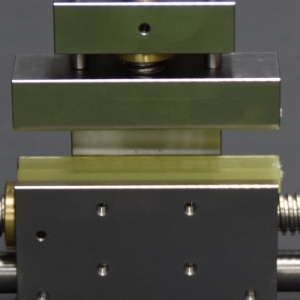

2.강력한 압착력의 우레탄 블럭

피터스랩 헤드분리기 제품들에는 모두 우레탄을 밀링가공한 압착블럭이 적용되어 있습니다
우레탄재질은 특유의 강성과 마찰력을 가지고 있기 때문에,
헤드분리시 가해지는 고열에도 고무재질과는 달리, 강한 그립력이 유지되는 특징을 가지고 있습니다

특히. 밀링가공된 우레탄블럭은 트레드 효과로 배가되는 강력한 압착력과 고강도재질의 본체구조로
짧은 가열에서도 인발이 쉽게 이루어 지므로 샤프트의 손상을 근본적으로 방지해 줍니다
피터스랩 헤드분리기는 최강의 압착성능을 가진 제품입니다

헤드분리기의 압착력은 헤드분리기 성능의 가장 중요한 요소입니다
열에 약한 샤프트의 팁이 열화되기 전에 헤드를 압출할 수 있는 강력한 인발성능이 필수적인 장비인데,
압착력이 약해 샤프트가 미끄러지면 많은 열을 가해야 하므로 샤프트에는 치명적이기 때문입니다
인발후 샤프트의 팁을 손으로 잡고 있기 힘들 정도로 뜨겁다면 그 샤프트는 열손상되었다고 봐야 합니다

샤프트를 압착하는 압착길이가 짧은 제품은 압착력에 한계가 있습니다
또한, 압착블럭이 고무계의 제품이라면 비교적 강하지 않은 인발에도 샤프트가 미끄러지기 때문에
압착블럭은 반드시 충분한 압착길이의 우레탄으로 가공된 제품을 선택하는 것이 중요합니다
경험있는 클럽피터들이 고무재질의 블럭제품을 절대적으로 피하는 이유입니다

우레탄은 황색계열이며 고무계 제품은 검은색 계통이기 때문에 쉽게 구별됩니다

3.내마모 구조의 인발계 부품

피터스랩의 헤드분리기는 대구경의 기계이송용 전조볼트와 내마모 성능이 탁월한 전조너트를
본체와 분리된 부품으로 적용하여 내구성이 뛰어나고 보수유지가 간편합니다

또한, 인발축의 이송을 잡아주는 가이드바 역시 강한 인발시의 모멘트에 대응하도록 대구경으로 적용하고
모든 인발계 부품의 마찰부위에는 내마모 부품들을 적용하여 부드러운 이송특성과 반영구적인
내구성을 갖추었습니다

이부분은 헤드분리기의 사용수명을 결정짓는 중요한 부분입니다
헤드분리기의 인발축은 볼트의 회전으로 작동하므로 지속적인 마모를 일으키는 부분인데,
마모에 약한 고정용의 일반 나사산 제품과 이송용 나사산 제품의 사용수명차이는 매우 큽니다

헤드분리기 인발축의 고장은 주로 본체의 암나사가 마모되어 생기는 고장이 대부분입니다
이 때, 본체에 나사산이 가공된 제품들의 경우에는 근본적으로 수리가 어렵기 때문에
오래 사용할 수 있는 제품을 찾는다면 인발축에 적용된 부품을 꼼꼼하게 살펴보고, 고장시 수리에 문제가 없는지를 면밀히 확인하시는 것이 좋습니다

4.모든 헤드형태에 대응하는 고강성 푸시 플레이트

피터스랩 헤드분리기의 푸시 플레이트는 선단 열처리된 고강도 플레이트로 제작되어,
영구적인 강성과 내구성을 보장하며, 슬리브방식을 포함한 모든 형태의 클럽에 완벽하게 대응합니다
푸시 플레이트를 받쳐주는 푸시 블럭도 매우 튼튼하게 가공되어 있어,
열전도의 차단효과뿐 아니라 인발시의 모멘트에도 강력하게 대응합니다

5.인발방향을 좌,우 변경할 수 있는 설계

피터스랩의 헤드분리기는 인발방향을 자유롭게 전환할 수 있도록 제작되었습니다
본체후면의 볼트 4개만 풀어 플레이트를 원하는 방향으로 설치하면
인발 방향을 전환할 수 있도록 사용 편의성을 높혔습니다

6.표준화된 소모성 부품 공급으로 원활하고 신속한 AS체계유지

피터스랩의 피팅장비들은 제품의 부속들이 교환부품으로 별도 공급됩니다
또한, 피터스랩의 피팅장비들은 고정밀가공으로 제작되었기 때문에 사용자가 직접 정비하기가 쉽습니다
특히 헤드분리기의 경우에는 가장 피팅의 기본이 되는 장비이므로
사용자가 직접 모든 부품들을 정비할수 있도록 제작되었습니다

사용방법 및 주의사항

1.인발방향의 반대방향으로 무리하게 푸시볼트를 조일 경우 고정볼트나 내부 윤활부품이 파손될 수 있습니다

2.우레탄 블럭은 기본적으로 열에 잘 견디기 하지만 가급적이면 직접적으로 열을 받지 않도록 하시기 바랍니다

3.샤프트 압착핸들을 헐겁게 조이면 인발시 슬립이 발생할 수 있습니다

4.기본적으로 윤활유의 급유는 필요없지만 황동너트등에 윤활제를 주기적으로 발라주시면
작업시 발생하는 거친입자들로 부터 보호할 수 있습니다

마찰부분마다 적용된 트러스트 윤활와셔는 소모품이므로 주기적으로 점검하시고 마모시 교환하시기 바랍니다

5.우레탄블럭과 황동너트는 무상 AS기간이 기본 2년이며 본체부분은 5년입니다

6.라쳇렌치는 소모품이므로 AS품목이 아닙니다

7.제품의 라벨제거시에는 유효기간이라 하더라도 제품의 AS가 불가합니다

1.정밀 CNC 밀링으로 가공된 본체

피터스랩 호젤 리밍바이스의 본체는 모든 부품이 정밀 CNC 밀링으로 가공되었습니다
정밀가공부품으로 조립된 본체는 직각도가 정밀하여 편축가공을 방지하고
드릴링시 진동이 발생하지 않아 정밀한 가공이 이루어집니다

본체를 알미늄형재나 철강재를 용접하여 만드는 본체구조는 직각도가 현저히 떨어지기 때문에
편축가공이 발생하고, 진동에 취약하여 정밀도나 안전성이 현저히 떨어질 수 밖에 없습니다
피터스랩이 CNC정밀가공으로 제품을 만드는 이유입니다

특히, 최근에는 아이언에 슬리브를 장착하는 작업도 늘어나는 추세에서 본체의 강도나 정밀도가 떨어지면
편축가공이 되기 쉽고 정밀한 작업이 힘들어 집니다
피터스랩 호젤 리밍바이스는 이러한 작업에도 완벽하게 대응하는 정밀하고 강력한 구조로 제작되었습니다

2.황동제 압착블럭의 적용

압착블럭은 호젤과 직접 접촉하게 되는 가장 중요한 부분이기 때문에 필수적으로

1. 오랜 사용에도 변형이 없고
2. 강한 드릴링에도 견고한 압착력을 유지하며
3. 드릴링시 발생하는 열의 발산효과가 뛰어나고
4. 클럽의 호젤에 상처를 내지 않아야 하는 조건을 갖추어야 합니다

피터스랩 호젤 리밍바이스의 블럭은 오랜시간 사용에도 변형도가 극히 적어 강력한 압착력과
내구성을 유지하고, 알미늄보다 열발산이 빨라 드릴링시의 고열로부터 호젤을 보호해주는
황동제 블럭을 적용하였습니다

타제품들에서 주로 사용되는 알미늄재질의 블럭은 물성이 매우 약하기 때문에
사용에 따라 블럭이 벌어지는 변형이 심하고 내구성이 매우 열악합니다
또한 강한 압력에는 호젤을 충분히 압착하지 못하고 슬립이 쉽게 일어나므로 스크래치 발생에 취약합니다

A. 드릴링머신에 장착하기

베드의 볼트홀은 모든 탁상 드릴링 머신에 장착이 가능하도록 가공되어 있습니다
제품의 볼트를 사용하여 드릴링머신의 베드에 고정하면 됩니다
제품들마다 호젤의 직경과 중심이 조금씩 다르기 때문애 부가적으로 시중에서 판매하는
공업용 X-Y 테이블을 병행하여 사용하면 작업이 매우 편리합니다

B. 헤드의 고정

우측사진처럼 헤드를 칼럼에 붙인 상태로 회전하지 않도록 단단히 고정합니다
칼럼에 붙이지 않으면 작업시 헤드가 돌 수 있으므로 반드시 붙여 고정하시기 바랍니다
고정레버는 조인상태에서도 당기면 원하는 위치로 변경하여 작업할 수 있습니다

사용시 주의사항

1. 본체는 드릴링머신에 단단히 고정하여 사용하시기 바랍니다

2. 드릴의 중심선과 호젤의 중심선이 지나치게 어긋나면 편축가공되거나 드릴이 파손될 수 있어 매우 위험합니다
정밀하게 맞추지 않더라도 육안으로 중심축이 맞는지 정도만 확인하셔도 충분합니다

3. 레버를 헐겁게 조이면 드릴링시 슬립이 발생할 수 있으므로 단단히 조이고 드릴링하시기 바랍니다

4. 레버의 볼트, 너트부분에 윤활제를 주기적으로 발라주시면 부드러운 작동과 내구성을 유지할 수 있습니다

5. 드릴칩들은 솔등으로 매 작업시마다 털어내고 작업하시기 바랍니다
칩들이 블럭과 호젤사이에 끼이게 되면 호젤에 스크래치가 발생할 수 있습니다

6. 별도의 표면마감을 하지 않기 때문에 녹이 발생할 수 있습니다
사용환경상 성능과는 전혀 무관한 부분이므로 이점 양지하여 주시기 바랍니다

7. 제품의 라벨제거시에는 유효기간이라 하더라도 제품의 AS가 불가합니다

1.정밀 CNC 밀링으로 가공된 본체

피터스랩 호젤 리밍바이스의 부품들은 정밀 CNC 밀링으로 가공되었습니다
두꺼운 철재질이 매우 견고하게 프레임을 형성하고 내부에 정밀가공부품으로 조립된 본체는
직각도가 정밀하여 편축가공을 방지하고 드릴링시 진동이 발생하지 않아 정밀한 가공이 이루어집니다

피터스랩이 고안한 크랭크 레버형식의 공압 압착시스템을 탑재하여
빠른 동작특성과 함께 강력한 압착성능을 유지하며 열발산능력이 뛰어나고,
호젤에 손상을 주지않는 황동제 호젤블럭은 오랜기간 사용하여도 고유의 성능을 유지합니다

2.황동제 압착블럭의 적용

압착블럭은 호젤과 직접 접촉하게 되는 가장 중요한 부분이기 때문에 필수적으로

1. 오랜 사용에도 변형이 없고
2. 강한 드릴링에도 견고한 압착력을 유지하며
3. 드릴링시 발생하는 열의 발산효과가 뛰어나고
4. 클럽의 호젤에 상처를 내지 않아야 하는 조건을 갖추어야 합니다

피터스랩 공압 호젤 리밍바이스의 블럭은 오랜시간 사용에도 변형도가 극히 적어,
강력한 압착력과 내구성을 유지하고 알미늄보다 열발산이 빨라 드릴링시의 고열로부터
호젤을 보호해주는 황동제 블럭을 적용하였습니다

A. 드릴링머신에 장착하기

베드의 볼트홀은 모든 탁상 드릴링 머신에 장착이 가능하도록 가공되어 있습니다
제품의 볼트를 사용하여 드릴링머신의 베드에 고정하면 됩니다
고정 압력을 조정하는 전면의 미조정 볼트는 호젤의 굵기에 따라 필요시 조정하는 볼트로,
최초에 세팅해 놓으면 거의 조정이 필요하지 않습니다
* 권장 공기압은 0.5Mpi 이상입니다

B. 헤드의 고정

헤드를 벽철판에 붙인 상태로 우측 레버를 밀면 단단히 고정됩니다
벽철판에 붙이지 않으면 작업시 헤드가 돌 수 있으므로 반드시 붙여 고정하시기 바랍니다

사용시 주의사항

1. 본장비는 공압장비이므로 구동부에 손을 넣거나 하면 심각한 부상을 입을 수 있습니다
사용시 반드시 안전장구를 착용하고 안전에 유의하시기 바랍니다

2. 본체는 드릴링머신에 단단히 고정하여 사용하시기 바랍니다

3. 드릴의 중심선과 호젤의 중심선이 지나치게 어긋나면 편축가공되거나 드릴이 파손될 수 있어 매우 위험합니다
정밀하게 맞추지 않더라도 육안으로 중심축이 맞는지 정도만 확인하셔도 충분합니다

4. 황동블럭외의 동작부분에 윤활제를 주기적으로 발라주시면 부드러운 작동과 내구성을 유지할 수 있습니다

5. 드릴칩들은 솔등으로 매 작업시마다 털어내고 작업하시기 바랍니다
칩들이 블럭과 호젤사이에 끼이게 되면 호젤에 스크래치가 발생할 수 있습니다

6. 제품의 라벨제거시에는 유효기간이라 하더라도 제품의 AS가 불가합니다
